    Mitenkä olette asentaneet Pakuun turvavyöt…jos olette?
    Ei ole mitään valmiuksia näköjään.
    Tuohon B-pilariin kyllä saa yläkiinnikkeen hitsattua mutta nuo alakiinnikkeet??
    Rulla tulee aika eteen ja penkkien välissä on vaan ohut pelti johon lukot.

    #274515

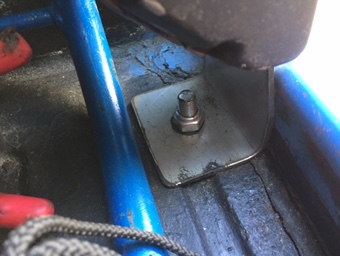

    Teetin kaverilla aikanaan palikat omaan pakuuni jossa ei paikkoja ennestään ollut. Kynnyksen ja penkinrungon väliin tuli L:n muotoinen, muistaakseni noin 8 millisestä teräksestä toteutettu kiinnike rullalle. Lappu lattiapeltiin pultilla ja mutterilla kiinni, rulla ylöspäin sojottavaan osaan samoin. Samasta tavarasta tehtiin vahvikelappu etutilan ja takatilan väliseen pystykynnykseen. Lappu laitettiin lukkojen kiinnityskohtaan vahvikkeeksi toiselle puolelle pystykynnyksen peltiä.

    Näille taitaa olla jossain määritelty vaadittavat ainevahvuudet ja pinta-alat. Kaveri on touhunnut rallipuolella, niin tehtiin niiden säädösten mukaan niin ei tule ainakaan katsurilta sanomista, että olisivat liian heppoiset 😄

    Rulla tulee tällä tavalla sellaiseen kohtaan, että lattiapelteihin koukuilla kiinnittyvä jakkara pitää pujottaa oikeassa asennossa paikoilleen. Jostain saatan löytää vielä mittakuvat kyseisistä palikoista. Tähän hätään löytyi pari onnettoman pientä kuvaa toisesta perheen pakusta, josta otettiin mallia asennukseen. Kuvat ohessa.

    IMG_37821

    IMG_37811

    IMG_3709

    #274521

    Kiitos!
    Tämä aihe kiinnostaa minuakin. Sama pohdinnassa.
    Runko vaatii myös vahvistamista kiinnitysten osalta.
    Miten sen ratkaisit?

    #274525

    Alla olevasta linkistä voi katsoa erästä versiota jos yhtään kiinnitys paikkaa ei ole ennestään. Kuinka toimiva on sitä en tiedä kun en ole kokeillut. Muistakaa sitten että turvavyön kiinnitys pulteissa on sitten oma kierre koko jota pitää käyttää muttereissa.

    https://jeremycolley.com/

    Kari Nieminen
    Järvenpää
    Tu-Jä-Ke

    #274531

    Se turvavyön kiinnityspulttien koko ei ole 11mm vaikka lähellä onkin vaan 7/16 UNF. Siis tuumamitoituksella, joka ilmeisesti on noissa jonkinlainen standardi.

    #274549

    Jos mun pakuun olisi hitsannut yläkiinnikkeen suoraan pilariin olisi otsa mennyt lasin läpi ennen kuin rullavyö olisi ehtinyt reagoida.
    Hitsasimme pilareihin jämäkät taakse suuntavat vahvikkeet, jotka siirsivät vyön kiinnityspistettä noin 10 cm taaksepäin. Näin vyö osuu luontevasti olkaa vasten.

    AZL -58, AK350 -67, Morris Minor 1000 -62, Velosolex, Mobylette, Vespa, Pannonia, Excelsior
    Oulu -> Oulunsalo -> Varjakka
    Matti Mikkonen

    #275180

    Moi!
    Laittaisitko kuvan tuosta yläkiinnikeratkaisusta?

    #275183

    Tämmöinen tapaus.

    AZL -58, AK350 -67, Morris Minor 1000 -62, Velosolex, Mobylette, Vespa, Pannonia, Excelsior
    Oulu -> Oulunsalo -> Varjakka
    Matti Mikkonen
